Краны шаровые Danfoss предназначены для перекрытия потока перемещаемой по трубопроводам среды - воды или гликолевых растворов, а также выпуска ее при дренировании трубопроводов. Данная серия кранов не может быть использована в качестве регулирующей арматуры.
Параметры крана Danfoss BVR-D Ду15:
○ Диаметр номинальный DN - 15 мм
○ Давление номинальное PN - 40 бар
○ Материал корпуса - латунь CW617N никелированная
○ Материал шара - латунь CW617N хромированная
○ Тип уплотнения - PTFE
○ Пропускная способность, Kv - 15 м3/ч
○ Присоединение - внутренняя / внутренняя резьба
○ Тип устройства крана - двухходовой
○ Проход шара крана - полнопроходной
○ Водоразборный кран - нет
○ Наличие спускника - есть
○ Тип управления - Ручка-рычаг
○ Температура рабочей среды: от -15 до +110 °C
○ Вес запорной арматуры для набора - 0.25 кг
○ Рабочая среда -
○ Среда - вода,водно-гликолевые растворы
○ Страна производитель - Дания
○ Область применения - теплоснабжение
○ Вес - 0.25 кг

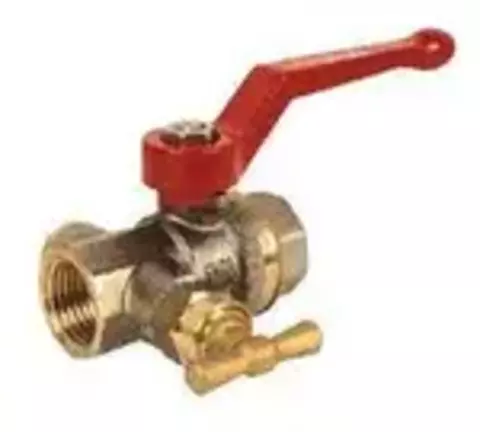

Эскиз Кран шаровой BVR-D Danfoss Ду15 Ру40 полнопроходной, никелированный, внутренняя резьба, ручка-рычаг, со спускником (065B8216)
Кран шаровой BVR-D Danfoss Ду15 Ру40 полнопроходной, никелированный, внутренняя резьба, ручка-рычаг, со спускником (065B8216)
Конструкция и материалы крана
Danfoss BVR-D Ду15:
№ Деталь Материал
1 Корпус латунь CW617N (Pb≤2,2%)
2 Шток латунь CW617N (Pb≤2,2%)
3 Шар хромированная латунь CW617N (Pb≤2,2%)
4 Уплотнение шара тефлон PTFE
5 Уплотнение штока HNBR
6 Уплотнение штока EPDM
7 Рукоятка алюминий
8 Гайка оцинкованная сталь
Покрытие корпуса никелирование
Спускной элемент (латунные части) латунь CW617N (Pb≤2,2%)
Спускной элемент (пластиковые части) нейлон РА 6.6
Эскиз Кран шаровой BVR-D Danfoss Ду15 Ру40 полнопроходной, никелированный, внутренняя резьба, ручка-рычаг, со спускником (065B8216)
Деталировка крана Danfoss BVR-D Ду15
Габаритные и установочные размеры
крана Danfoss BVR-D Ду15:
○ Диаметр номинальный, Dn - 15 мм
○ Строительная длина, L - 58 мм
○ Строительная высота, B - 46 мм
○ Длина рукоятки, A - 85 мм
○ Диаметр корпуса, С - 30 мм
○ Диаметр резьбы, D - 15 мм
